今回は、＜３０坪の家に７ｋｗの太陽光発電搭載プラン！＞についてお話をします。
今日のお話は
３０坪を切る小さな分譲住宅のお話です。
この敷地の状況は
北側が約４ｍ低く南側道路の敷地です。
敷地の間口が
有る程度広ければ
南側玄関で考えれば良いのですが
今回の
敷地間口は１０ｍちょいで
奥行きの８ｍちょいなので
玄関の位置に苦労しました。

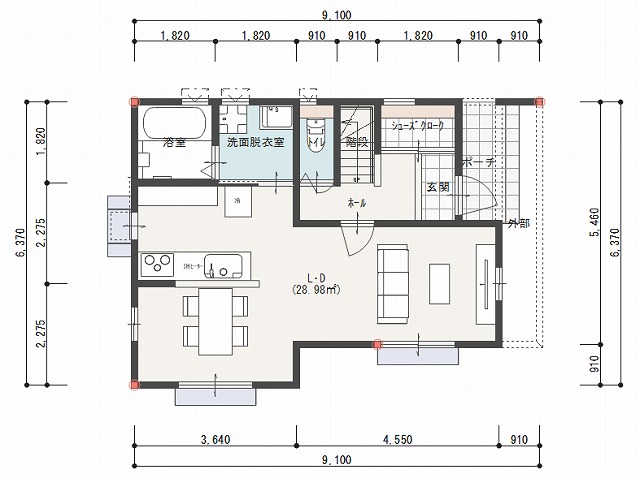

下記図面①が
今回の１階平面図です。
玄関を北東面に配置しました。
東側隣地境界線と
建物との空きは約４００㎜で
玄関までの通路部分の幅は
約１３００㎜になります。
玄関位置を
北東に持って来た事で
南面全面をＬＤＫにする事が出来て
延床面積が
３０坪切る建物で有っても
広く感じ明るいプランだと思っています。
このプランで問題なのが
やはり構造区画の取り方です。
構造区画と言っても
４Ｐの梁の両端を柱で受けるという事に
凄く拘ってプランを作成しているので
キッチンの勝手口引き戸は
最初のプランでは
３００㎜幅の縦辷り出しサッシにして
梁を受ける柱を設置していましたが
売主側が
勝手口が必要との事なので
４Ｐ梁の片方を
柱で支えるプランが出来ませんでした。
因みに

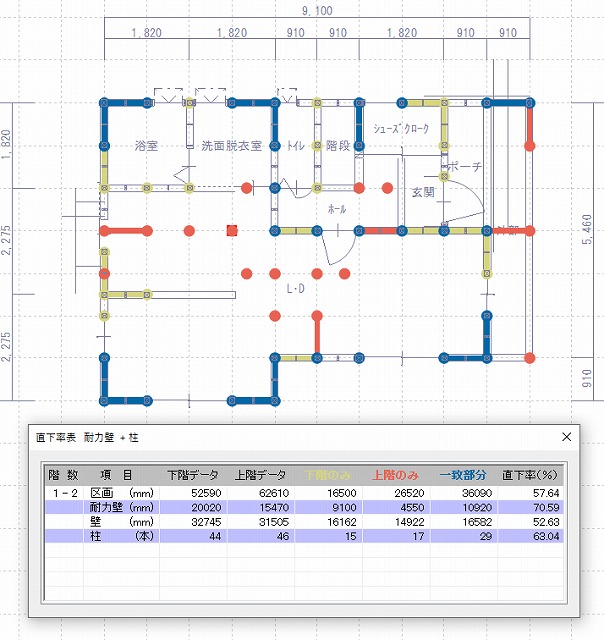

下記直下率計算の通り
耐力壁の直下率が７０.５９％
柱の直下率が６３.０４％になっていますので
目標値はクリアしています。

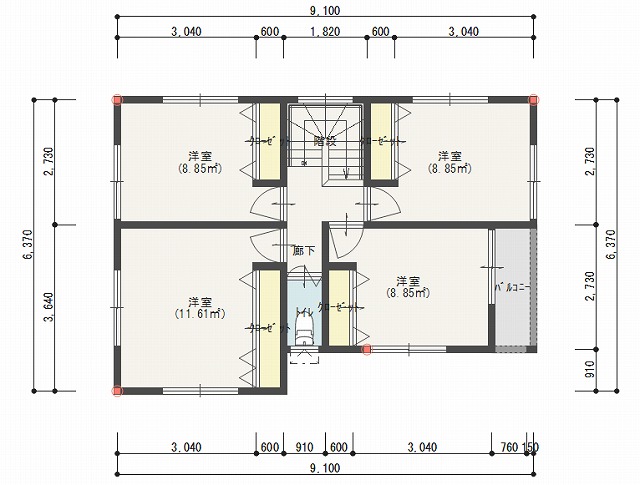

下記図面②は
２階平面図になります。
ここで悩んだのが
北東側の洋室が
跳ね出しプランになってしまう事です。
これを
気持ち的にも安心感を持たす為に
玄関ポーチの北面に３尺の壁を設置しています。
この建物のプランでは
洗濯物干しの為の
ドライルームが設置できず
取り敢えず的な
バルコニーを配置しています。
しかし
実生活では
外にアルミテラスを設置する事になりそうですね！
今日の纏めとして
今回の敷地の形状が台形の形なので
居間に沿って駐車スペースが
南側に１台分しか取れませんでした。
いつも考えるのですが
なかなか構造区画がすんなりと
はまるプランが出来ませんね！ (´；ω；`)ｳｯ…
にも拘らず
太陽光発電設備が約７ｋｗ搭載できる
屋根形状にしています！
という事で
今日のお話は参考になったでしょうか？
Ｙ＆Ｙ設計事務所は
新築住宅の「住宅診断」を実施して
沢山の不具合事象を見ていますので
これらの
不具合事象が無い様に
「新築各工程検査」と
「プラン思い込み図面チェック」を
費用対効果を考えて依頼しませんか？
依頼する事で
少しでも不安（泣き寝入り）を少なくしませんか？
勿論
入居後の不具合事象に関する電話相談もＯＫですよ！
毎日ブログを更新していますので
住宅の購入を考えている人は
他のブログも見て下さいね！
今回は、これで終わります。
◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊
