ホールダウンアンカーボルトの埋め込み長さは大丈夫?

今回は、<ホールダウンアンカー埋め込み長さは大丈夫?>についてお話をします。

今日のお話は

基礎の

ホールダウンアンカーボルトのお話です。



一般的な木造住宅では

仕様規定の計算によって



基礎の各所に

ホールダウンアンカーボルトを設置しています。



このホールダウンアンカーボルトの

埋め込み長さにクローズアップして見ます。



ホールダウンアンカーボルトは

阪神・淡路大震災を教訓に

平成12年建設省告示1460号で定められ



ホールダウンアンカーボルトの埋込長さは

360㎜以上(35kN用は500㎜以上)と

決められています。



木造住宅工事仕様書(フラット35)では

下記資料①の様に

25kN以下の場合は埋め込み長さ360㎜

25kNを超え35.5kN以下の場合は510㎜

と表記されています。



ここに表記されている事で

この長さを満たしていれば埋め込み長さの検討を

省略する事が出来ますので



この埋め込み長さは厳守する事が必要です。

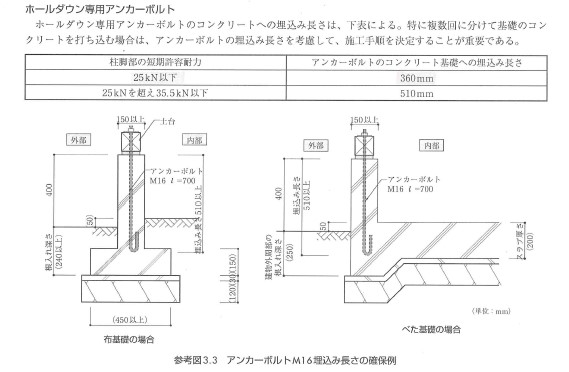

【資料①】





ここで本題に入ります。



ここで問題提起として

実際の現場でこの規定が順守されているか?



一般的に多い

基礎の立上り寸法は400㎜です。



理由は簡単で

フラット35の基本寸法だからです。



がしかし

ホールダウンアンカーボルトの

埋込長さ360㎜を遵守する場合に



実際の現場では

問題が多く発生しています。



それは何か?



一般的にベタ基礎を施工する時は

2回に分けてコンクリートを打ちます。



つまり

ベースコンクリートを打った後に

立上りのコンクリートを打ちます。



ここが問題のネックです。

基礎の立上りが400㎜で

ベースコンクリートの高さはGLからの高さで50㎜です。



400㎜ー50㎜=350㎜です。



ベースコンを打った後に

ホールダウン金物をセットした場合

埋め込み長さが350㎜という事になり



360㎜には10㎜足らないのです。



この事は

殆どの工務店はスルーされています。



ベタ基礎を

ベースと立上りコンクリートを

一発でコンクリートを打つ場合は

問題は無いのですが・・・・。



一般の多くの基礎屋は

一発仕上は手間が増えるので

2回に分けてコンクリートを打ちます。



厳密に言えば

10㎜埋め込み長さが足らない場合は

建築基準法違反なのです!



この事をクリアさせるには

一発でコンクリートを打つか

又は

埋め込み長さが350㎜以内でも

引張耐力が確保できるホールダウンアンカーボルトを選択するか



下記図面①の様に

基礎の立上りを410㎜にするか?



ただし

レベルモルタルの圧縮強度が

普通コンクリートの圧縮強度と同程度以上の場合です。



一般的な圧縮強度は24N/㎜²です。



【図面①】





今日の纏めとして

ベタ基礎の場合は

コンクリートの2回打ちを前提として



工務店が

基礎工事を依頼する業者に

ホールダウンアンカーボルトの埋込長さに関して



必ず

どうするのかの指示が必要です!



指示をキチンとしなければ

ホールダウンアンカーボルトの

埋め込み長さが足らない

建築基準法違反になる可能性が

有りますから要注意ですよ!



注文住宅の場合は

施主側からも

ホールダウンアンカーボルトの件を

どうされるのかを確認する事をお勧めします!



という事で

今日のお話は如何でしたでしょうか?
