新築分譲住宅の床傾斜検証②

このブログは

住宅診断及び住宅設計を通して知り得た情報を

住宅診断の一環として

住宅を購入または計画中の方が

泣き寝入り(又は後悔)しない様に

注意喚起の為にアップしています。



今回は、<新築分譲住宅の床傾斜検証②>についてお話をします。

今日のお話は

2棟目の新築分譲住宅の

床の傾斜と「構造区画」「柱の直下率」

についてのお話をします。



下記資料①は

柱などの直下率の表です。

見ての通り「柱の直下率」は44.0%です。

目標の60%よりは低いですが

分譲住宅で考えた場合は

普通の数値なのかな?

最後で説明しますが

「構造区画」に関して一か所「難」?が有りますが

ほぼ総2階に近い住宅です。



【資料①】

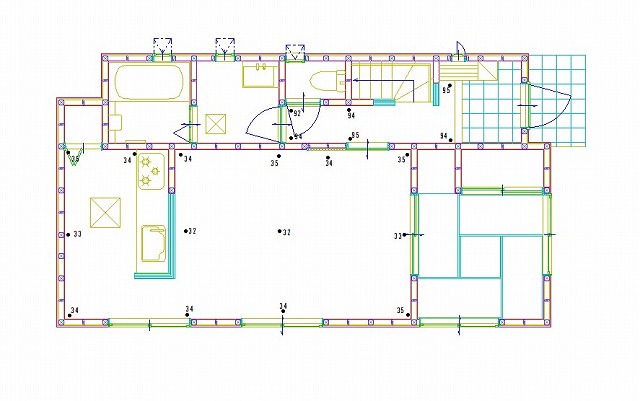

下記資料②は

1階床の傾斜チェック図面です。

LDKの床計測結果は

3㎜以内で納まっていて新築住宅らしい

文句の付けようが無い計測結果です。



【資料②】

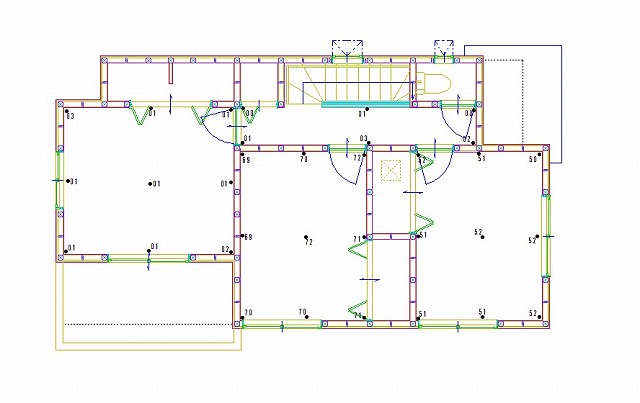

下記資料③は

2階床の傾斜チェック図面です。

廊下・各部屋の床計測結果は

3㎜以内で納まっていますので

1階と同じ様に文句の付けようが無い計測結果です。



【資料③】



下記資料④は

1階平面図と2階平面図を重ねた図面です。

この図面を見ますと

スパン①はキチンと基本通り柱で支えていますが

「構造区画」の基本と考えている

梁の両端を柱で支える事を

スパン②の場合は出来ていません。



【資料④】



しかし

推測になりますが

スパン①の梁高さは

スパン②の梁を支えなければならないので

大きな梁でシッカリと支えていると推測できます。

何故ならば

スパン①廻りの床の計測値が

1㎜範囲内で納まっているからです。

一般的に多いのは

この様な梁組みの場合は

Tの字部分の床が下がっている事が有りますが

この場合は下がっていないからです。

「柱の直下率」が少し低いのは

このTの字部分通りの柱が

「柱の直下率」を下げていると思われます。



検証結果としては

2階床の傾斜から判断しますと

Tの字部分スパン①の梁が

今後

年数が経って下がって来るかどうかは分かりませんが

今の現況は問題は無しという事になります。

もう一箇所

2階のクローゼットが有るY方向の梁の片方の下に

柱が無い箇所が有ります。

この場合は

LDKは入口の片引きを開き戸に変える等の工夫が欲しい所ですね!

耐震性の事を考えた場合は

「構造区画」の基本は守って行く事をお勧めしますが

この様なTの字部分はプランを作成上

どうしても出て来ます!

このプランの場合は

キッチン前面の腰壁に柱を1本建てると

「構造区画」においては良いと考えます。

ただ単に

1本柱を建てるだけでは違和感が有りますので

小壁を造ってニッチを設ける事などを提案すれば

良いのではないでしょうか?

という事で

今日のお話は、参考になったでしょうか?

今回は、これで終わります。



◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊
