今回は、＜大きな吹き抜け勾配天井のプラン作成！＞についてお話をします。

今日のお話は

分譲住宅のプランのお話です。



売主側の要望は

①ＬＤＫの天井は吹抜けの勾配天井

②１階に和室６帖

③階段で上がれる小屋裏収納

④クルマは並列駐車で２台



敷地の環境は

西側道路で敷地高低差は北側で約８００㎜

団地なので敷地が広い



下記図面は

上記の条件で作成したプランです。

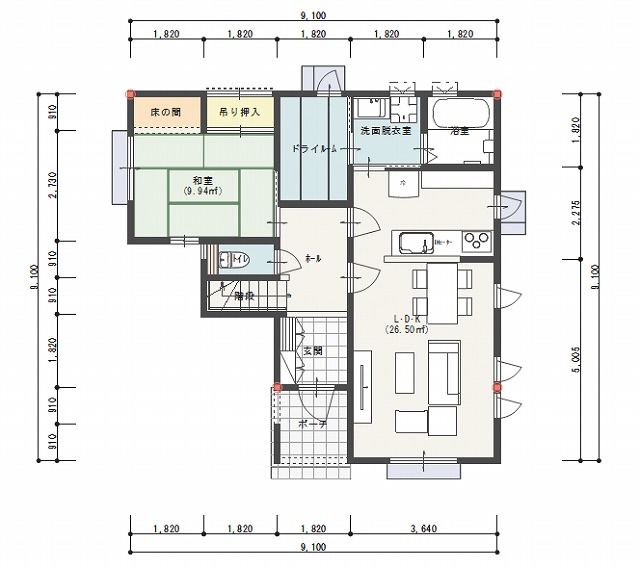

１階のプランは

Ｙ＆Ｙ設計事務所お決まりの

３帖のドライルームを洗面脱衣室の隣に配置



ゆえに

バルコニーは無し！





２階のプランは

大きな吹き抜け勾配天井に

構造も兼ねて化粧梁を設置



小屋裏まで

階段で上がる間取りなので

２階廊下と吹抜けは仕切っています。

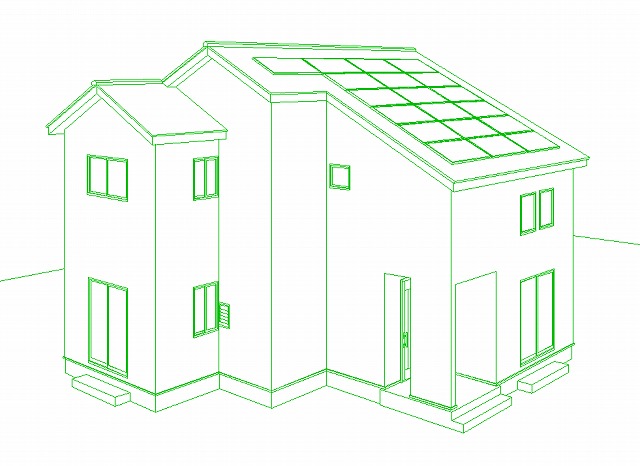

上記外観パースは

いつも通りに

南面に太陽光発電が設置できる屋根形状

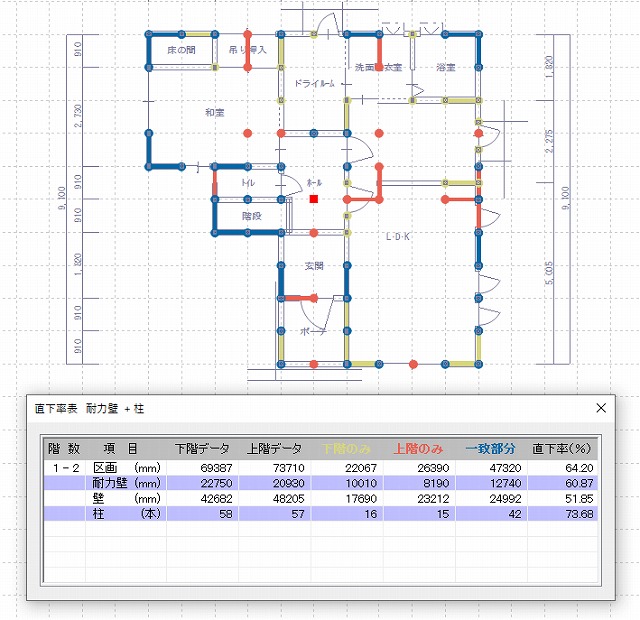

直下率計算結果は

耐力壁の直下率は６０.８７％

柱の直下率は７３.６８％



取り敢えずは

Ｙ＆Ｙ設計事務所が

決めている数値はクリアしています。



構造区画（梁の両端を柱で支える）の方は

ＬＤＫ入口の扉と和室吊り押入の所が

柱が無いので気になりますが

スパンが狭いので・・・・。



果たして

この様なプランで予算が合うのかが心配ですね。



結果的に

計画倒れにならなければ良いですが・・・・。





今日の纏めとして

この様な

１０帖の勾配天井は初めてなので

出来れば許容応力度の構造計算をして欲しいなぁ！



今迄の経験上

工事費を算出したら予算オーバーになって



結局

取り止めになる確率が高いですね！(´；ω；`)ｳｯ…
