今回は、＜成型品を使用したスリーブ管設置方法として！＞についてお話をします。
今日のお話は
基礎配筋のかぶり厚さ確保の為の
商品のお話です。
基礎配筋時の現場を見られる時には
スリーブ管を設置しているので
そのスリーブ管と鉄筋とのかぶり厚さを
確保しているかチェックして見て下さいね！

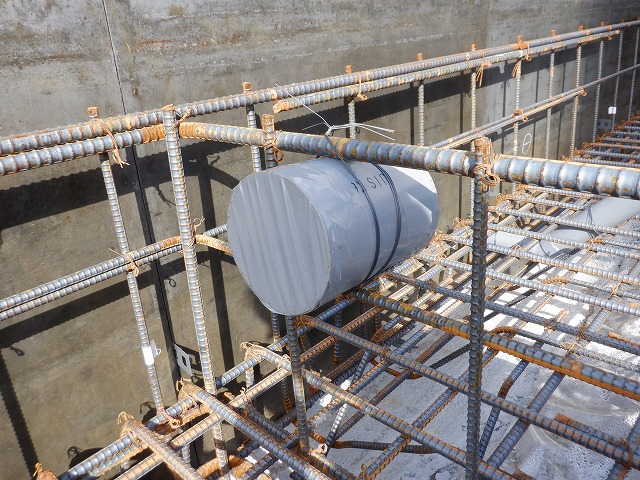

下記写真①は
基礎配筋検査で
よく見るかぶり厚さ不足の
不具合事例の写真です。
上記写真①は
管径が１５０φの配管用スリーブ管です。
不具合点は下記２項目が有ります。
①貫通部分の補強筋無し
②かぶり厚さの不足
上記①の不適合は
梁貫通孔の補強の有無は
梁の１/３以上の径の場合必要です。
この基礎の場合は
基礎天端からベース底迄の寸法が
５００㎜なので
５００を３で割ると１６６㎜になります。
上記写真①のスリーブ管は
VU１５０なので外径は１６５㎜ですので
キリキリ補強筋は無くても良いのですが
補強する様に指摘しています。
上記②の不適合は
スリーブ管と鉄筋との
かぶり厚さ不足の事です。
上筋と腹筋の間に挟んでスリーブ管を
入れている状況ですが
腹筋をカットして
かぶり厚さを確保させるように指摘しています。
基礎の立上りに
スリーブ管を設置する時の商品として
鉄筋とのかぶり厚さを確保できる商品が
積水テクノ成型㈱から出ています。
下記資料①が
この商品（スリーブホルダー）を
説明した資料の一部です。

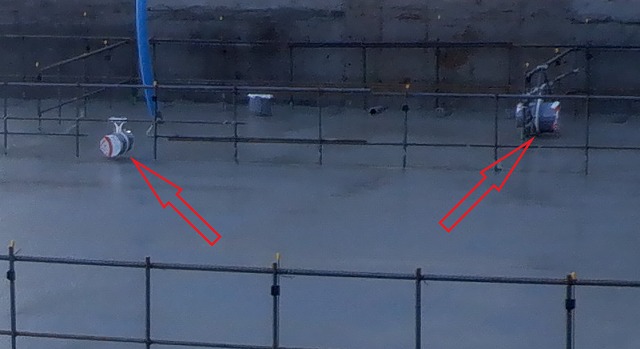

下記写真②は
この商品を実際に使用した現場の写真です。
実際のところ
この現場を見る迄は

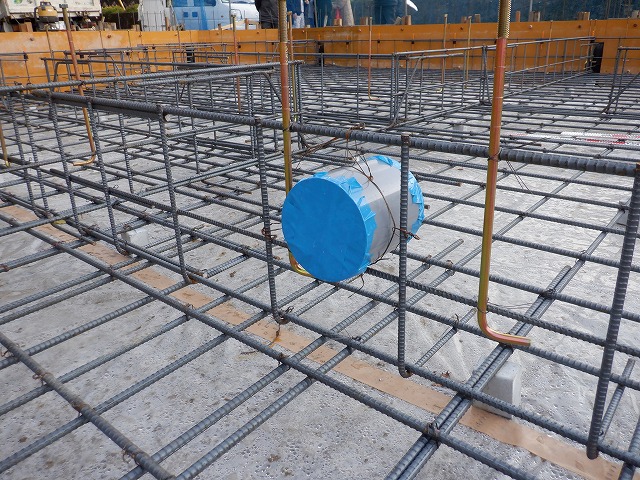

下記写真③の様に
結束線でスリーブを固定する方法しか
無いのかなと思っていました。(笑)
今日の纏めとして
今後の配筋検査で
スリーブ管の
固定方法の不具合が有った場合は
このスリーブホルダーの存在を
教える様にします！
という事で
今日のお話は
参考になったでしょうか？
