今回は、＜構造区画を考えた梁受け柱の位置に要注意！＞についてお話をします。
今日のお話は
３階建て新築分譲住宅のプランを作成する時に
何に気を付けるか？についてのお話です。
結論を先に書きます！
３階建て新築分譲住宅を
購入される場合は
構造区画を考えた梁受け柱の位置に
気を付けて下さいね！
３階建てのプランの場合は
ある程度
敷地に合ったプランを作成したら
最優先で考える事は
耐力壁のバランス及び直下率です。
次に考える事は
基準になる柱の直下率です。
基準になる柱の直下率とは
通し柱は勿論ですが
構造区画を考えた場合の
梁を受ける柱の直下率です。

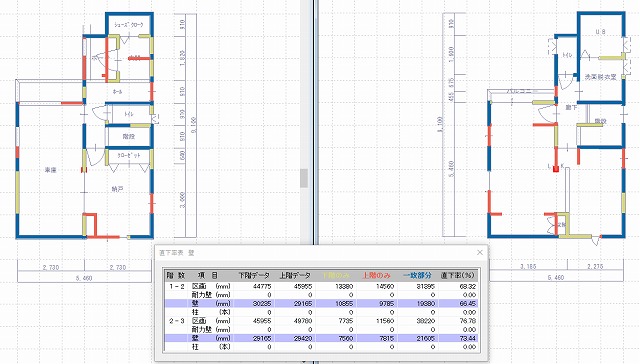

下記図面①で言えば
赤丸の印をした位置に
１階から３階まで柱を通す事です。
私見ですが
赤丸の印の位置に
梁受け用の柱を
１階から３階まで通す事で
この建物の
構造区画がハッキリとし
構造的に安定すると考えます。
欲を言えば
車庫部分西側の開口を南側にずらせば
梁受けの柱の位置は完璧でしたね！
下記資料①は
各階の区画と壁の直下率を示しています。
どれも
６０％以上になっていますので
３階建て分譲住宅としては
大変良い方だと考えています。
間取り的にも
上記図面①では間取りは
分かり難いかも知れませんが
敷地の形状から
３ＬＤＫプラス納戸の間取りが
一杯一杯でしたですね！

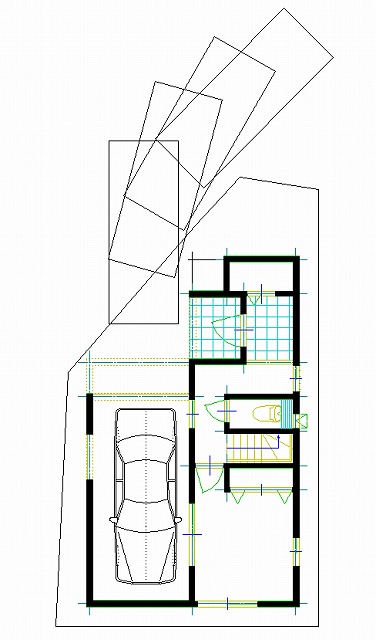

この敷地で気になったのが
クルマの出入りがどうなるか？
これがどうしても気になったので
クルマの軌道図を記載してみました。
この建物の敷地の場合は
バック駐車が大変し難いので
前進駐車になると思います。

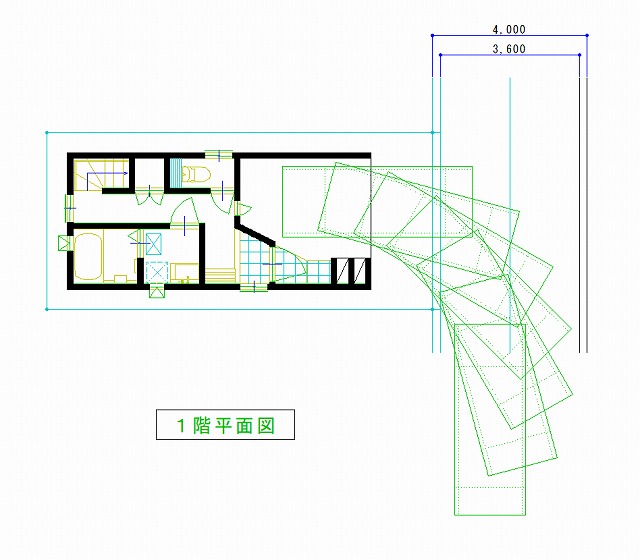

因みに
他の建物で
クルマの軌道図を書く場合は
下記図面③の様に
全面道路が４ｍ道路で
敷地に余裕が無い場合は
どうしても
クルマの軌道が気になりますので
軌道図を作成します！
今日の纏めとして
一般的に
３階建て分譲住宅の場合は
許容応力度計算を実施しますので
柱や耐力壁などの直下率は
気にしないプランが殆どですが
直下率を考えていなければ
新築なのに既に床の傾斜が
傾斜している場合も有りますから
事前に住宅診断を実施して
床の詳細計測は必須ですよ！
広島県で
直下率などを気にして
プランを作成するのは
当社くらいでしょうね！(笑)
３階建ての
新築分譲住宅を購入される方は
もし全面道路が４ｍの場合は
クルマの出入りが
大変し難い場合が有りますので
事前に要チェックですよ
場合によっては
普通車クラスの大きさが
難しい場合が有りますからね！
