今回は、＜ユニット鉄筋に多い不具合に要注意ですよ！＞についてお話をします。
今日のお話は
基礎の鉄筋配筋に
ユニット鉄筋を使用している現場で見つけた
不具合のお話です。
基礎鉄筋検査で指摘する不具合で多いのは
鉄筋の「あき寸法足らず」と「多重結束」です。
因みに
鉄筋の「あき寸法」とは何かを
簡単に説明すると
鉄筋同士が隣り合う
鉄筋の表面から表面までの
最小距離を言います。
鉄筋の「あき寸法」の最小値は
・鉄筋径の１.５倍
・粗骨材最大寸法の１.２５倍
・２５㎜
上記３つの内の最も大きい値になります。
で
実際に木造住宅の基礎では
コンクリートの粗骨材は
２０㎜を使用されていて
異形鉄筋径の最大径は
１６㎜の事が一般的なので
それぞれを計算すると
１６㎜×１.５倍＝２４㎜
２０㎜×１.２５倍＝２５㎜
という事から
木造住宅の場合は
「あき寸法」は２５㎜と考えていたら良いでしょう！
鉄筋の「多重結束」とは何かと言えば
鉄筋を３本以上重ねての結束を指します。
つまり
鉄筋の結束本数は２本までという事です。
検査的に見れば
３本以上が重なっていれば
「あき寸法」もＮＧという事です。
下記写真①の場合は
鉄筋の「あき寸法」足らずの不具合になります。
下記写真②も
鉄筋の「あき寸法」足らずと
鉄筋３本の「多重結束」が有り
ダブルの不具合になります。
下記写真③の場合は
鉄筋３本と４本の「多重結束」の
不具合ですね！
上記写真①～③の写真を見て
何故この様な
不具合が発生してしまう理由は何か？
この様な
不具合が発生する箇所は
基礎の立上りが
Ｔの字になっている箇所に
集中しています。
つまり
ユニット鉄筋の３つ以上のパーツが
接続される箇所は要注意という事ですね！
今日の纏めとして
ユニット鉄筋の要注意箇所は
Ｔの字型箇所の基礎配筋は要注意という事です。
今年４月から
施行された改正建築基準法では
ユニット鉄筋を採用しない場合

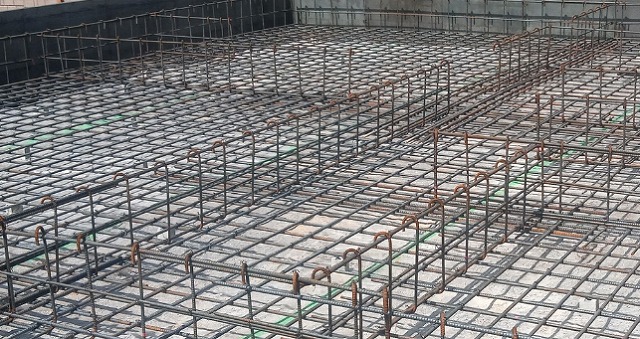

タテ筋（腹筋）の先端にフックを
設置しないといけません。
問題は
下記写真④の様に
そのフックがコンクリートのかぶり厚さ足らずを
助長させる事になりかねない事ですね！
因みに
フック形状の規定を貼り付けておきます。
https://note.com/henamamearch/n/nea189a899489
今日の纏めとして
基礎配筋検査で
要注意しなくてはならないのは
ユニット鉄筋を使用した基礎で
基礎のＴの字部分の「あき寸法」足らずを
事前に現場監督が把握して
「あき寸法」足らずを避ける方法を
事前に考えておいて欲しいですね！
方法として考えられる事は
３パーツを２パーツにする方法を
考えれば良いと思います。
という事で
今日のお話は
参考になりましたでしょうか？
