今回は、＜その新築分譲住宅の構造区画は大丈夫ですか？＞についてお話をします。
今日のお話は
第一種低層住居専用地域の
新築分譲住宅のプラン作成時のお話です。
敷地面積１１４㎡に４ＬＤＫの
新築分譲住宅のプランを作成する事案が
大変厄介で
簡単にはプランが出来ませんでした。(;^_^A
何が厄介かと言うと
北側斜線制限と駐車場の奥行５ｍとの兼合いです。
駐車場は
並列２台分が必要という事でしたので

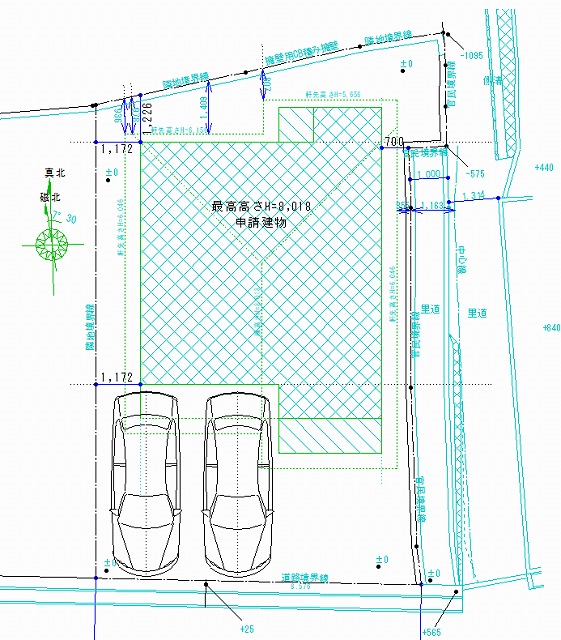

下記図面①の様に
駐車場の奥行がきりきり５ｍを確保し且つ
北側斜線制限もきりきりクリアさせる事が
厄介でした。(笑)

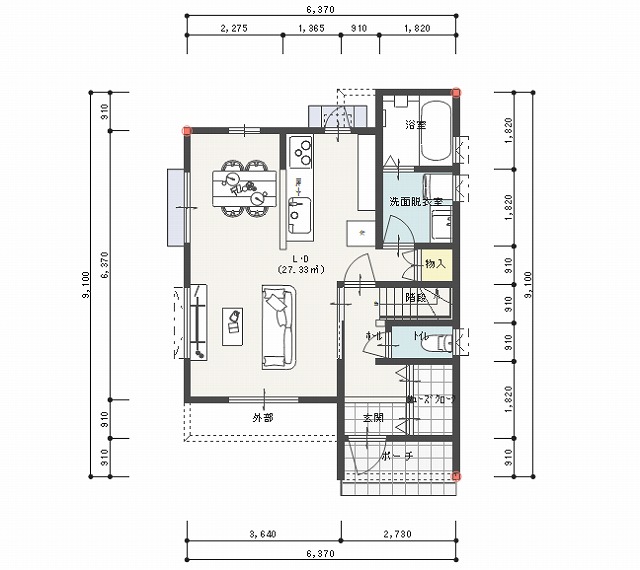

下記図面②の様に
１階平面図は
並列２台の駐車場の条件と北側斜線制限から
単純な長方形の総２階のプランは出来ず
ぎっかちな形状になりました。
まぁ
自分的には嫌いな間取りではなく
意外とコンパクトに納まっているかな？(笑)

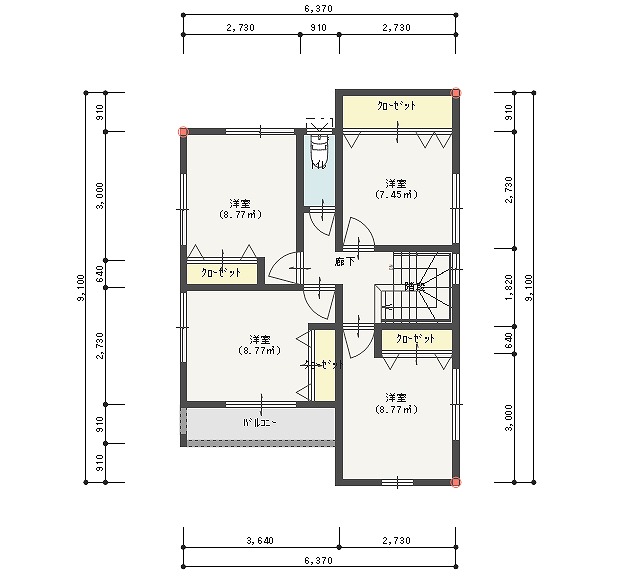

下記図面③は
２階の平面図で４部屋有ります。
取り敢えずは要望はクリアさせて
採光計算もクリアしています。

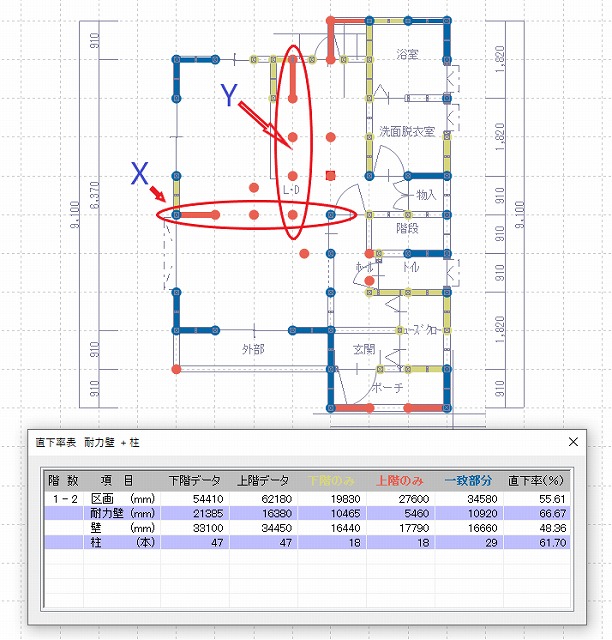

下記の直下率計算図において
耐力壁の直下率は６６.６７％
柱の直下率が６１.７０％なので
数値的には推奨値はクリアさせていますが
問題が
赤丸で囲ったいる
２か所の構造区画部分です。
Ｘ方向の４Ｐの梁（柱と耐力壁が載っている）に対して
Ｙ方向の４Ｐの梁（柱と耐力壁が載っている）を
架けています。
私としては
絶対に避けたのですが
残念ながら
このプランでは避けられませんでした。
実際には
避ける方法は一つ有りました。

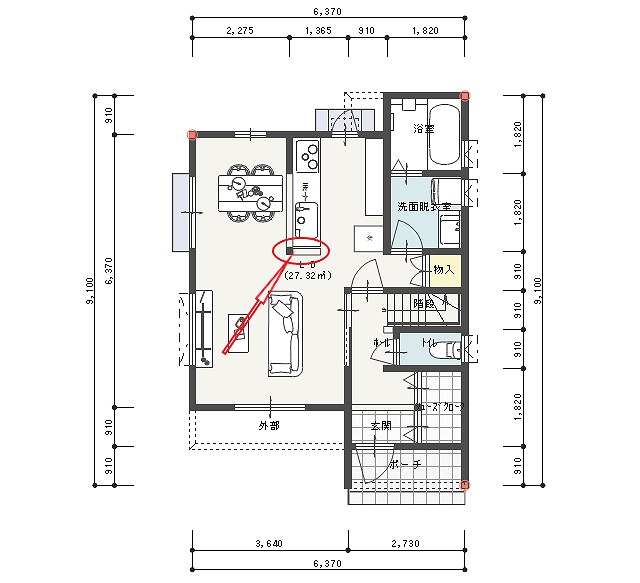

下記図面④の様に
赤丸部分を見て下さい。
柱を１本建てる事で
４Ｐの梁に４Ｐの梁を架ける事が避けれるのです。
最初に提出したプランは
上記図面④の様に
柱と共に小壁（マガジンラック）を
付ける提案をしたのですが
売主側が
ＯＫを出してくれませんでした。(´；ω；`)ｳｯ…
今日の纏めとして
構造区画を遵守する為には
プランの
提案力が最低限必要ですが
それプラス
売主側を納得させるだけの説得力が必要ですね！
今回の場合は
説得力が弱かったようですね。(´；ω；`)ｳｯ…
追伸として
注文住宅を考えている方は
構造区画と直下率を取り入れたプランを
優先して下さいね！
という事で
今日のお話は参考になったでしょうか？
Ｙ＆Ｙ設計事務所は
新築住宅の「住宅診断」を実施して
沢山の不具合事象を見ていますので
これらの
不具合事象が無い様に
「新築各工程検査」と
「プラン思い込み図面チェック」を
費用対効果を考えて依頼しませんか？
依頼する事で
少しでも不安（泣き寝入り）を少なくしませんか？
毎日ブログを更新していますので
住宅の購入を考えている人は
他のブログも見て下さいね！
今回は、これで終わります。
◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊
