今回は、＜３階建ての基礎鉄筋配筋は要注意ですよ！＞についてお話をします。
今日のお話は
新築分譲住宅３階建ての配筋検査のお話です。
木造３階建てだから
構造計算は必須になります。
ここで問題になる事が２点有ります。
その１点が
構造設計屋が作成する地中梁リストです。
机上で
鉄筋配筋の径と本数を計算で出して
それを地中梁リストに径と本数を記入します。
実際の現場の鉄筋配筋の納まりを考えて
径と本数を決めていれば良いのですが
ほぼ現場の納まりは考えていません。
なので

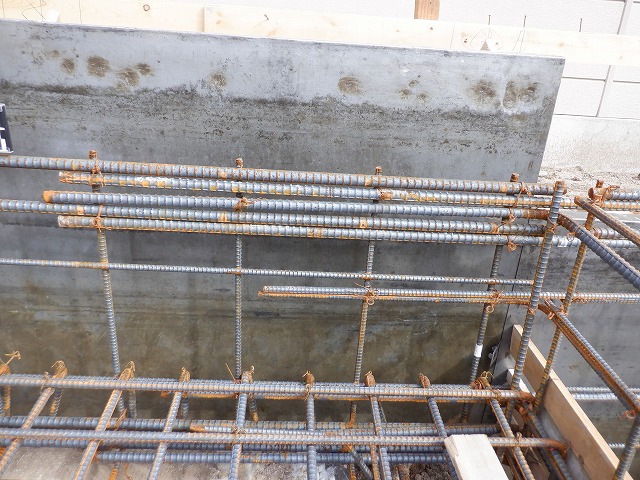

下記写真①の様に
地中梁の狭い空間に
鉄筋が複雑に絡み合ってしまいます！
これでは
実際に配筋検査をしようとしても
特にＴの字箇所の鉄筋配筋は
定着を取る為の鉄筋と
継手長さを取る為の鉄筋が
余分に配筋されてきますので
訳が分からない状態になってしまいます。
もう１点は
下記写真②を見て下さい。
外周部の上筋２本の鉄筋の継手部分が
同じ位置で重なっている為に
それでなくても
規定の鉄筋のあき寸法が
取れていないすき間部分に
Ｔの字からの
鉄筋の定着用鉄筋が
すき間部分に配筋された写真です。
上記写真②は
完全に
鉄筋間の規定のあき寸法が取れていません。
一般的に
基礎鉄筋配筋のあき寸法は
コンクリートの
粗骨材が２５㎜なので
あき寸法の大きさは
２５㎜の１.２５倍として約３２㎜が必要です。
因みに
この不具合の原因は
ユニット鉄筋が原因です。
Ｔの字の交点を起点に
それぞれ３つのユニット鉄筋を配置して
その３つのユニットを接続する為に
それぞれ
必要な定着長さを取った
現場で取付ける継手鉄筋で
一体化させています。
この時に
鉄筋の規定のあき寸法が
取れなくなってしまいます。
ユニット鉄筋を
設計するオペレーターは
実際の現場の継手部分の事が
分かっていない様に思われます。
今日の纏めとして
３階建て新築分譲分譲住宅は
構造計算が必須ですので
どうしても２階建てのベタ基礎の様に
D10㎜とD１３㎜が主流のベタ基礎配筋と比べて
配筋が複雑になっています。
なので
現場監督が
ユニット鉄筋の接続部分を
どの様に接続させるのかを
事前にチェックする事が必要ですね！
という事で
今日のお話は
参考になったでしょうか？
Ｙ＆Ｙ設計事務所は
「住宅診断」を実施して
沢山の不具合事象を見ていますので
これらの
不具合事象を少しでも減少させる為に
売主側の「建物状況調査報告書」に対しては
「セカンドオピニオン」は必須！
既存住宅の場合は
「住宅診断」は必須ですよ！
注文住宅の場合は
「新築各工程検査」や
「プラン思い込み図面チェック」を
費用対効果の事も考えて依頼してみませんか？
依頼する事で
家族全員の幸せな暮らしを実現させませんか？
勿論
設計事務所として
住宅の設計相談もＯＫですよ！
毎日ブログを更新していますので
住宅の購入を考えている人は
他のブログも見て下さいね！
今回は、これで終わります。
