バルコニー水切り部分の下地施工として！

今回は、＜バルコニー水切り部分の下地施工として！＞についてお話をします。

今日のお話は

バルコニー水切り部分についてお話をします。

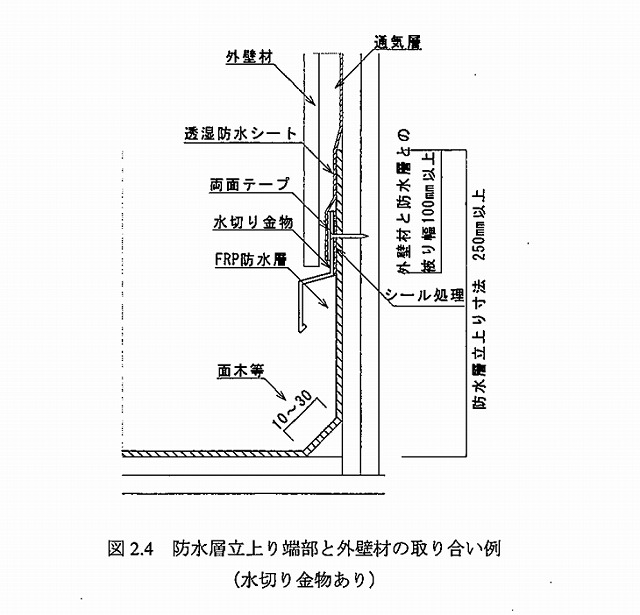

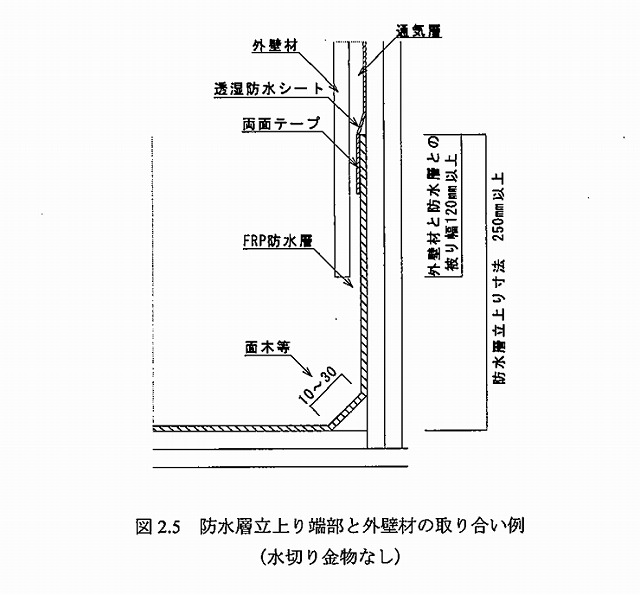

下記資料①、②は

ＦＲＰ防水材工業会が出している

ＦＲＰ防水施工標準仕様書から

ピックアップした納まり図です。



つまり

標準仕様書には

水切りの有り無しのどちらでも良い

という事になります。













上記資料①、②の

外壁材の通気層の入り口部分の幅が

３㎜～５㎜程度しか有りません。



なので

この事が外壁通気に

不具合をもたらすと考えています。



外壁通気の入口が

３㎜～５㎜程度しかすき間が無いので



外壁透湿防水シートの

一番下端が捲れたり皺が有ったりすれば



３㎜～５㎜程度のすき間を

塞いでしまう可能性が有ります。



つまり

外壁通気構法が機能しない事になります。



これを

少しでも解消する施工として

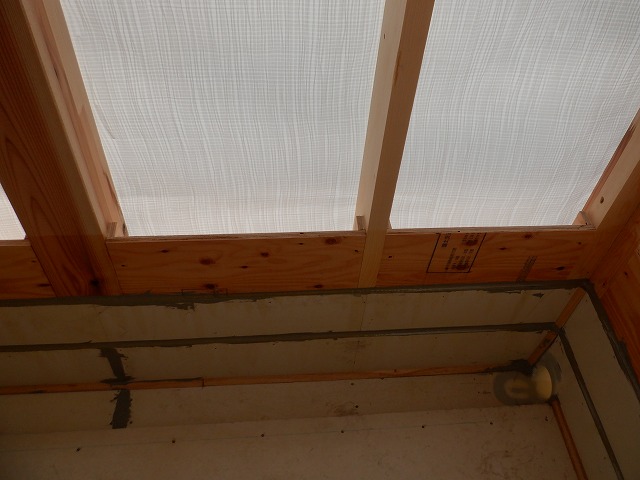

下記写真①の様に

立上り部分の下地ケイカル板に

段差を付ける事で



外壁材が来る高さに合わせて

薄くする（段差を付ける）事で



３㎜～５㎜のすき間が

８㎜から１０㎜のすき間になります。







中間検査の立会で

上記写真①は

オーバーフロー管が無い事を指摘しましたが



実際は

瑕疵保険の設計施工基準とか

フラット３５の木造住宅工事仕様書にも

何も記載されていません。



もし

オーバーフロー管を設置するのであれば

お飾り的な２５㎜程度の径では無くて



バルコニードレンと同じ径にしなければ

オーバーフロー管の意味が無いと考えます。





今日の纏めとして

上記写真①の様に

ケイカル板の立上り部分には

外壁通気幅が少しでも広く取れる様に

段差を付けましょう！



という事で

今日のお話は参考になりましたでしょうか？



Ｙ＆Ｙ設計事務所は

「住宅診断」を実施して

沢山の不具合事象を見ていますので



これらの

不具合事象を少しでも減少させる為に



既存住宅の場合は

「住宅診断」は必須ですよ！



注文住宅の場合は

「新築各工程検査」や

「プラン思い込み図面チェック」を

費用対効果の事も考えて依頼してみませんか？



依頼する事で

少しでも不安（泣き寝入り）を少なくしませんか？



勿論

設計事務所として

住宅の設計相談もＯＫですよ！



毎日ブログを更新していますので

住宅の購入を考えている人は

他のブログも見て下さいね！



今回は、これで終わります。
