基礎スラブ端部の定着長さ１５０㎜有りますか？

今回は＜基礎スラブ端部の定着長さ１５０㎜有りますか？＞についてお話をします。

今日のお話は

新築各工程検査の１つ「基礎配筋検査」を

スムーズに実施する為にはと言うお話です。



以前のブログに

各工務店専用の

「基礎断面詳細図」を作成していれば



検査時に

その「基礎断面詳細図」を基にして

検査を実施しますので



各工務店で「基礎断面詳細図」を

作成して下さいと言う内容だったと思います。



勿論

それなりの根拠を基に作成して欲しいですけど！



その

各工務店の「基礎断面詳細図」が無ければ



建築基準法などの規定に当て嵌めて

検査を実施します。



ここから本題に入ります。

今回実施した「基礎配筋検査」で

初めて見る基礎配筋施工例を見ました。



写真をアップする事の了解を取っていないので

アップする事が出来ないのが残念ですね！



簡単に説明すると

基礎外周はハンチ無しのＬ型ベタ基礎で

初めて見たスラブ配筋のお話です。



一般的に多いのは

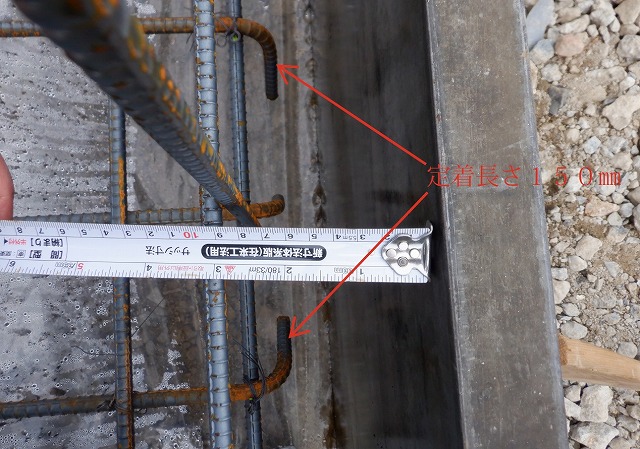

下記写真①の矢印で指した様に

１５０㎜以上の定着筋がスラブ筋の端部に付いています。



しかし

そのスラブ配筋は下記写真①様に

端部に定着が無かったのです。







因みに

この基礎は外周部の基礎立上りのあばら筋の径が

スラブ筋と同じD１３で

且つ定着長さが４５５㎜以上有ります。



工務店の現監督曰く

瑕疵保険検査でスラブ筋の定着長さが無い事を

何回か指摘されたそうですが



その事を

是正せずに検査が合格していたそうです。



なので

この現場監督は

スラブ筋端部に定着筋が無くても良いと

勘違いしている様でした。



この工務店の

基礎伏図の断面詳細図には

スラブ筋端部に定着が無い納まり図が

有りませんでした。



スラブ筋端部に定着が無くても

何か証明できる根拠が有れば良いのですが

その根拠もすぐには分からないとの事。



検査側の根拠としては

工務店の設計図書に添付していた

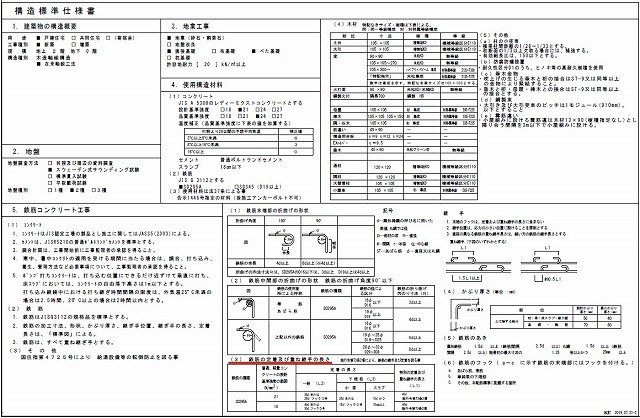

下記資料①の構造標準仕様書の中の

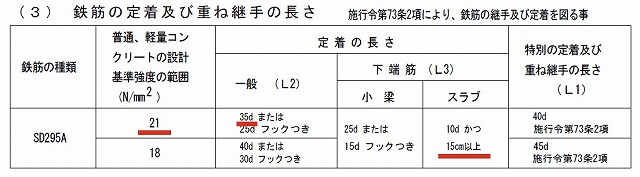

下記資料②の鉄筋の定着及び重ね継手の長さを

根拠に指摘させて頂きました。







下記資料②に記載している通り

定着長さは必要なので



工務店側の根拠が無い場合は

スラブ筋端部に定着筋として１５０㎜以上を

追加して下さいと伝えました。







工務店の現場監督は

構造計算業者と連絡が取れない為に



１５０㎜以上の定着筋を作成して

スラブ端部すべてに設置する事になり

取り敢えずは一件落着なのかな？





今日の纏めとして

この工務店は地場では大手の工務店なので

多くの建物を引き渡しています。



もし

工務店が

スラブ筋の定着筋無しの根拠が

出せれなかったら



今まで建てた注文住宅の基礎全てが

違法つまり欠陥住宅になるのかな？



そうならない様に

キチンと根拠が有れば良いのですが・・・・。



この工務店の現場監督曰く

今まで

新築各工程検査を受けた記憶がないとの事



もし

他社の工事途中検査を受けていたとしても



その検査員は

瑕疵保険検査同様に指摘しなかったのかな？



もしそうであれば

工事途中検査の意味が無いですね！



検査費用が安ければ

それなりの検査内容ですから要注意！



という事で

今日のお話は

参考になりましたでしょうか？
